Zwischen der dichten Bebauung im Gmindersdorf und den Hanglagen oberhalb der Achalm zeigen sich in Reutlingen zwei komplett unterschiedliche Baugrundwelten. Wo die einen auf verwittertem Keupermergel gründen, kämpfen die anderen mit locker gelagerten Hangeschuttdecken, die bei Regen zu Setzungen neigen. Genau hier setzt die Rütteldruckverdichtung an: Eine Tiefenverdichtung, die das Korngerüst neu ordnet und Porenräume kollabieren lässt, bevor das Bauwerk Last aufbringt. Wir kombinieren die Verdichtungsarbeit mit einer vorgeschalteten Korngrößenanalyse, um die Eignung des Materials für das Rüttelverfahren sicher zu bewerten, und führen begleitende Drucksondierungen durch, damit der Verdichtungserfolg messbar wird.
Im Reutlinger Talkessel erreichen wir mit Rütteldruckverdichtung regelmässig Spitzenwerte von DPr > 95 % in Tiefen bis 8 Metern – Voraussetzung für setzungsarme Bodenplatten.
Methodik und Umfang

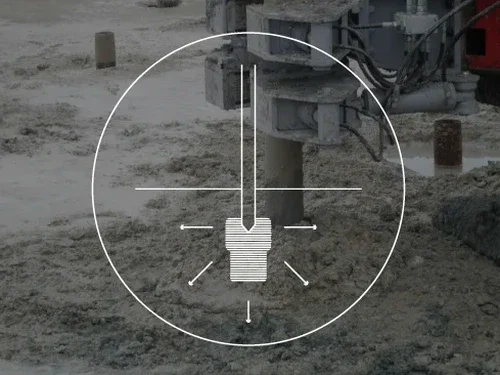

Der Bauboom der Nachkriegszeit hat Reutlingens Talsohle stark verdichtet, doch viele Areale wurden damals mit Auffüllungen unbekannter Provenienz modelliert. Heute reagieren diese künstlichen Schichten empfindlich auf dynamische Lasten und behindern eine wirtschaftliche Flachgründung. Die Rütteldruckverdichtung wirkt hier als eine Art künstliche geologische Setzung auf Knopfdruck: Ein Tiefenrüttler mit Unwuchtmotor fährt rasterförmig ab, versetzt das Korngefüge in Schwingung und zwingt es in eine dichtere Lagerung. Das Verfahren eignet sich besonders für rollige, grobkörnige Böden, wie sie in den Echaz-Schottern oder im verwitterten Stubensandstein vorkommen. In bindigen Einschaltungen dagegen stossen wir an Grenzen, dann weichen wir auf das Verfahren der Schottersäulen aus, um die Porenwasserüberdrücke kontrolliert abzuleiten und trotzdem eine stabile Gründungsplattform herzustellen.
Lokaler geotechnischer Kontext
Ein 4 Meter langer Tiefenrüttler mit 130 kW Unwuchtantrieb, eingesetzt in einer Reutlinger Baugrube nahe der Echaz: Das Gerät vibriert den Boden nicht einfach nur, es verflüssigt ihn kurzzeitig im Nahbereich der Lanze. Wer jetzt den Rasterabstand falsch wählt oder den Wasserdruck nicht an die lokale Geologie anpasst, riskiert ungleichmässige Setzungsmulden unter der Bodenplatte. Besonders tückisch sind die verwitterten Tonsteinlinsen im Gipskeuper: Sie nehmen die Schwingungsenergie auf, verdichten sich aber kaum und quellen bei Wasserzutritt später auf. Ein unabhängiges Kontrollprogramm mit schwerer Rammsondierung (DPH) oder CPT ist daher nicht optional, sondern zwingend. Wir dokumentieren jeden Rüttelpunkt mit Endteufe, Stromaufnahme und Nachverdichtungs-CPT, damit die spätere Abnahme durch den Prüfingenieur keine Überraschungen bringt.
Häufig gestellte Fragen
Welche Kosten muss ich für eine Rütteldruckverdichtung in Reutlingen einplanen?
Die Kosten hängen stark vom Raster, der Tiefe und der Zugänglichkeit des Baufelds ab. Für ein typisches Einfamilienhausgrundstück in Reutlingen mit rund 200 m² Verdichtungsfläche liegen die Preise für die reine Tiefenverdichtung inklusive Nachweis zwischen €1.130 und €5.390, abhängig davon, ob eine Vorverdichtung oder zusätzliche Wasserzugabe nötig ist.
Funktioniert das Rütteldruckverfahren auch in den Hanglagen unter der Achalm?
In den Hanglagen mit Hangeschutt und Stubensandstein-Verwitterung funktioniert die Rütteldruckverdichtung sehr gut, sofern der Feinkornanteil unter 15 % liegt. Bei bindigen Einschaltungen aus Keupermergel empfehlen wir eine ergänzende Baugrunderkundung und prüfen, ob ein Wechsel auf ein Schottersäulen-Verfahren wirtschaftlicher ist.
Wie lange dauert eine Rütteldruckverdichtung für ein Mehrfamilienhaus?
Für eine typische Grundfläche von 400 m² mit einer Verdichtungstiefe von 6 Metern rechnen wir in Reutlingen mit etwa 3 bis 4 Arbeitstagen reiner Rüttelzeit, zuzüglich 1 Tag für die Probeverdichtung und 1 Tag für die abschliessende CPT-Kontrolle. Witterungsbedingte Unterbrechungen, etwa bei Starkregen im Echaztal, können den Ablauf verzögern.
Ist die Methode auch bei dichter Nachbarbebauung in der Reutlinger Innenstadt sicher?
Ja, das Verfahren ist erschütterungsarm genug für innerstädtische Baustellen. Wir messen die Schwinggeschwindigkeiten an den Nachbargebäuden kontinuierlich mit und halten die Grenzwerte nach DIN 4150-3 ein. Bei sehr empfindlicher Altbausubstanz, etwa in der Oberen Gerberstraße, reduzieren wir die Rüttelfrequenz und erhöhen die Wasserspülung, um die Erschütterungsausbreitung zu minimieren.
