Auf 382 Metern Höhe, wo die Echaz aus dem Albtrauf tritt, stellt Reutlingen die Baugrundgutachter vor eine besondere geologische Konstellation. Der Untergrund wechselt hier kleinräumig zwischen verwitterten Massenkalken des Weißen Jura, tonigen Zwischenlagen und quartären Talfüllungen – ein Baugrund, der bei Hochbauprojekten in der Innenstadt und den Hanglagen am Achalmfuß eine präzise Pfahlgründungsbemessung unverzichtbar macht. Die Lasten aus dem Bauwerk müssen durch die oft nur wenige Meter mächtige Verwitterungsdecke hindurch in den tragfähigen Felshorizont abgetragen werden, wobei die Mantelreibung entlang des Pfahlschafts und der Spitzendruck im klüftigen Kalkstein nach EC 7-1 (DIN EN 1997-1:2009) zu berechnen sind. Anders als im Neckartal, wo tiefe Lockergesteinsprofile dominieren, zwingt der Felshorizont in Reutlingen zu einer kombinierten Betrachtung von Druckpfählen und mikroskopisch nachzuweisenden Karsthohlräumen. In unserer Erfahrung aus Projekten am Scheibengipfel und im Gewerbegebiet Mark-West zeigt sich, dass ohne eine standortspezifische Korngrößenanalyse der tonig-schluffigen Verwitterungsprodukte die Reibungsparameter oft um 20 bis 30 Prozent überschätzt werden.
Im Reutlinger Weißjura-Kalk entscheidet nicht die Gesteinsfestigkeit allein, sondern die räumliche Orientierung der Kluftscharen über die Tragfähigkeit einer Pfahlgründung.
Methodik und Umfang

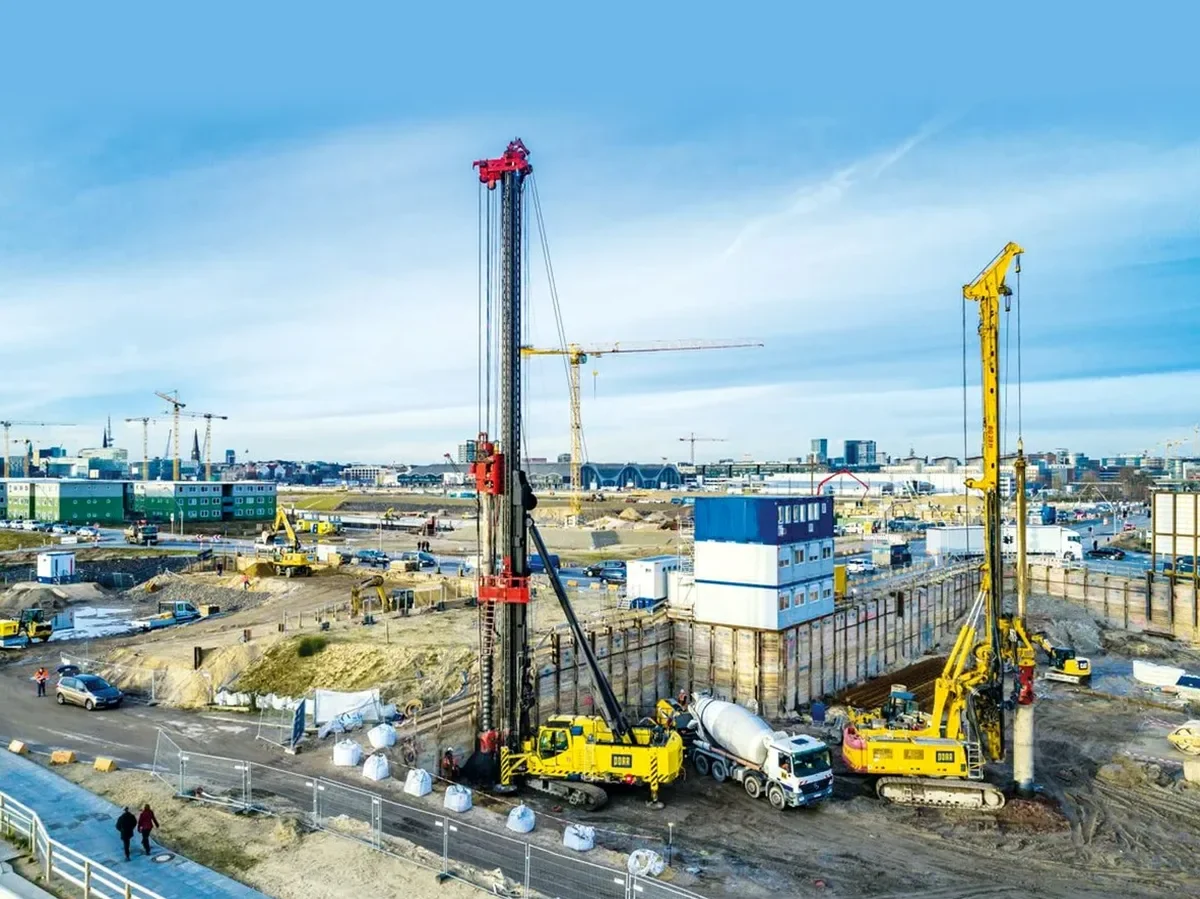

Ein Fehler, den wir bei der Nachbewertung von Bestandsgebäuden in Reutlingen immer wieder antreffen, ist die Annahme homogener Felseigenschaften über die gesamte Pfahllänge. Der Weißjura-Kalk ist kein monolithischer Block; er ist von Kluftscharen durchzogen, die in Hangrichtung oft mit tonigem Material verfüllt sind und bei Wasserzutritt ihre Scherfestigkeit drastisch reduzieren. Eine Pfahlgründungsbemessung muss daher zwischen intaktem Gestein, entfestigten Kluftbereichen und der Übergangszone zum Lockergestein unterscheiden – ein dreidimensionales Problem, das mit einfachen Tabellenwerten aus der DIN 1054 nicht zu lösen ist. Wir setzen auf eine iterative Bemessung, bei der die Pfahlgeometrie – Durchmesser zwischen 60 und 120 Zentimeter, Einbindelängen von acht bis zwanzig Metern – so lange an die Ergebnisse der Bohrlochgeophysik und der Laborversuche angepasst wird, bis ein ausreichendes Sicherheitsniveau gegen Grenzzustand 1B (Herausziehen) und Grenzzustand 2 (Setzungen) erreicht ist. Die enge Bebauung in der Reutlinger Altstadt erzwingt dabei häufig den Einsatz von verpressten Mikropfählen, deren Mantelreibung durch Nachverpressung gegenüber dem Primärzustand nochmals gesteigert wird – ein Detail, das in der statischen Berechnung explizit als Bemessungsparameter eingeht und bei ungünstigen Kluftstellungen den Unterschied zwischen genehmigungsfähig und nachbesserungspflichtig ausmacht.
Lokaler geotechnischer Kontext
Der klimatische Kontrast zwischen den trockenen Sommern auf der Albhochfläche und den staunassen Wintermonaten im Echaztal beeinflusst die Pfahlgründungsbemessung in Reutlingen auf eine Weise, die man auf den ersten Blick nicht vermuten würde. Die periodische Sättigung der tonigen Verwitterungslehme führt zu einer reversiblen Entfestigung der Kontaktzone zwischen Pfahlmantel und Boden, einem Phänomen, das in der Fachliteratur als 'seasonal adhesion fatigue' beschrieben wird und in den Sommermonaten zu einer scheinbar erhöhten Tragfähigkeit verleiten kann. Wer diesen Effekt nicht in den Bemessungswert der Mantelreibung einpreist, riskiert eine schleichende Setzungszunahme über die ersten drei bis fünf Winterperioden. Hinzu kommt die Sulfatproblematik: Der Gipskeuper im Untergrund des Albvorlands kann sulfathaltiges Grundwasser freisetzen, das bei Verwendung von nicht sulfatbeständigem Zement im Pfahlbeton zu Treiberscheinungen führt. Die DIN 1045-2 fordert hier ab einem Sulfatgehalt von 600 mg/l im Grundwasser die Verwendung von HS-Zement, eine Auflage, die wir bei jedem Reutlinger Projekt mit Tiefengründung standardmäßig prüfen und in die Ausschreibung der Pfahlarbeiten übernehmen.
Maßgebliche Normen
DIN EN 1997-1:2009 (Eurocode 7 – Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2010-12 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1536:2010-12 (Ausführung von Arbeiten im Spezialtiefbau – Bohrpfähle), DIN 1045-2:2008-08 (Tragwerke aus Beton – Festlegung von Beton nach Expositionsklassen), EA-Pfähle – Empfehlungen des Arbeitskreises Pfähle der DGGT
Häufig gestellte Fragen
Welche Baugrundaufschlüsse sind in Reutlingen für eine Pfahlgründungsbemessung erforderlich?
In den Hanglagen Reutlingens mit Weißjura-Kalk im Untergrund sind Kernbohrungen mit durchgehendem Gewinn von Felsproben unverzichtbar, mindestens bis fünf Meter unter die geplante Pfahlfußtiefe. In den Talbereichen der Echaz, wo quartäre Kiese und Auenlehme anstehen, kommen schwere Rammsondierungen (DPH) und Drucksondierungen (CPT) hinzu, um die Lagerungsdichte der rolligen Schichten zu bestimmen. Bei Verdacht auf Karsthohlräume – der in Reutlingen aufgrund der Verkarstung des Oberjura-Kalks nicht selten ist – empfehlen wir ergänzende geophysikalische Profile mit Georadar oder Seismik, um Hohlräume vor dem Abteufen der Pfähle zu erkennen.
Was kostet eine Pfahlgründungsbemessung für ein Einfamilienhaus in Reutlingen?
Für ein typisches Einfamilienhaus in Reutlinger Hanglage, bei dem vier bis sechs Bohrpfähle mit 60 cm Durchmesser und rund 10 m Einbindelänge bemessen werden, liegen die Kosten für die geotechnische Untersuchung, die Laborversuche und die statische Bemessung im Bereich von €1.510 bis €5.230, abhängig vom Erkundungsumfang und der Anzahl der erforderlichen Kernbohrungen. Bei Projekten mit schwieriger Zugänglichkeit oder zusätzlichen Karsterkundungen können die Kosten im oberen Bereich dieses Rahmens liegen.
Wie wird die Mantelreibung im klüftigen Kalkstein der Schwäbischen Alb angesetzt?
Die Mantelreibung im klüftigen Weißjura-Kalk wird nicht pauschal aus Tabellen der DIN 1054 übernommen, sondern aus den Ergebnissen der Laborversuche an den geklüfteten Bohrkernen abgeleitet. Entscheidend sind die Rauigkeit der Kluftflächen, die Öffnungsweite der Klüfte und die Füllung mit tonigem oder calcitischem Material. Wir setzen den charakteristischen Wert der Mantelreibung auf Basis des Hoek-Brown-Kriteriums für geklüfteten Fels an und reduzieren ihn bei wasserführenden, tonig verfüllten Klüften um einen Faktor, der aus der einaxialen Druckfestigkeit und dem Kluftabstand abgeleitet wird. In der Reutlinger Praxis bewegen sich die charakteristischen Mantelreibungswerte meist zwischen 150 und 400 kN/m², abhängig vom Verwitterungsgrad und der Kluftkörpergröße.
Welche Rolle spielt der Sulfatgehalt im Grundwasser bei der Pfahlbemessung in Reutlingen?
Der Sulfatgehalt ist in Reutlingen ein ernstzunehmender Parameter, da der Gipskeuper im tieferen Untergrund sulfatreiches Wasser freisetzen kann, das in Klüften des Kalksteins aufsteigt. Nach DIN 1045-2 ist bei einem Sulfatgehalt über 600 mg/l im Grundwasser ein HS-Zement mit hohem Sulfatwiderstand für den Pfahlbeton vorzuschreiben, ab 1500 mg/l sogar ein SR-Zement in Kombination mit einer Schutzschicht. Wir entnehmen während der Bohrkampagne Wasserproben aus den Kluftwasserzutritten und analysieren diese im Labor auf Sulfat, pH-Wert und Karbonathärte, bevor wir die Betonrezeptur für die Pfähle festlegen.
