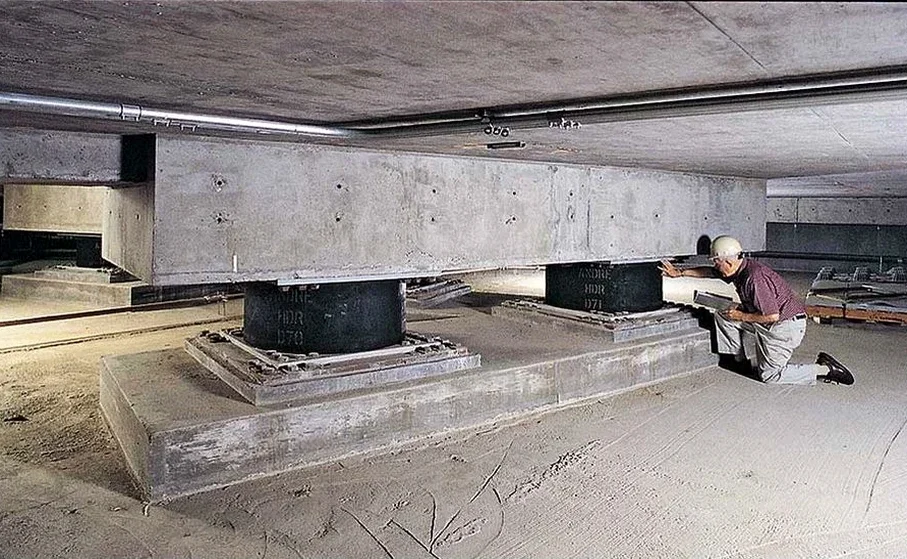

Ein sechsgeschossiges Wohnhaus am Fuße der Achalm, direkt auf den Kalksteinformationen der Schwäbischen Alb. Der Bauherr war überrascht, als die erste Baugrunduntersuchung die seismische Mikrozonierung von Reutlingen bestätigte – Zone 1 mit Untergrundklasse R. Gerade in Hanglagen mit wechselnden Schichtgrenzen wird die Auslegung der Erdbebenisolierung schnell zum zentralen Projektrisiko. Eine reine Verstärkung der Tragstruktur ist hier oft unwirtschaftlich. Stattdessen entkoppeln wir das Bauwerk mit Elastomerlagern oder Gleitpendelsystemen vom Untergrund. Die Dimensionierung erfolgt auf Basis der lokalen Antwortspektren und berücksichtigt die spezifische Geologie des Albvorlands. Bei beengten Platzverhältnissen in der Innenstadt von Reutlingen kombinieren wir die Basisisolierung mit einer Injektionstechnik zur Baugrundverbesserung, um Setzungsdifferenzen unter den Isolatoren zu minimieren.
Eine Basisisolierung verschiebt die Eigenperiode des Bauwerks gezielt aus dem Plateaubereich des Antwortspektrums – die Beschleunigungen im Tragwerk sinken um 60 bis 80 Prozent.
Maßgebliche Normen
DIN EN 1998-1:2010-12 – Auslegung von Bauwerken gegen Erdbeben, Teil 1, DIN EN 15129 – Erdbebenschutzsysteme, DIN 4149 – Bauten in deutschen Erdbebengebieten (zurückgezogen, aber für Bestand relevant), DIN EN 1990 – Grundlagen der Tragwerksplanung, DIN EN 1997-1 – Entwurf, Berechnung und Bemessung in der Geotechnik
Häufig gestellte Fragen
Welche Isolatorsysteme eignen sich für ein Wohngebäude in Reutlingen?
Das hängt von der Bauwerksmasse und der gewünschten Eigenperiode ab. Bei leichten bis mittelschweren Gebäuden setzen wir meist auf bewehrte Elastomerlager mit Bleikern, die gleichzeitig Energie dissipieren und rückstellen. Für schwerere Bauwerke bieten sich Gleitpendellager an, da sie die Periode lastunabhängig einstellen. In Reutlingen mit seiner moderaten Seismizität reichen oft kompakte Lagertypen mit 200 bis 400 mm Durchmesser.
Ist eine Erdbebenisolierung bei einem Altbau in Hanglage nachrüstbar?
Ja, das ist möglich, aber aufwendig. Der Bestandsbau wird abschnittsweise unterfangen und hydraulisch angehoben, um die Isolatoren einzusetzen. Entscheidend ist die Zustimmung im Einzelfall durch die Baurechtsbehörde Reutlingen, da die Steifigkeit des Altbaus die Isolatorwirkung beeinflusst. Wir erstellen ein Umbaukonzept mit temporärer Abfangung und rechnen die Schnittgrößenumlagerung während der Bauphase nach.
Was kostet eine Erdbebenisolationsbemessung für ein Einfamilienhaus?
Für die komplette Bemessung der Erdbebenisolierung inklusive numerischer Simulation und Ausführungsplänen liegen die Kosten in Reutlingen je nach Bauwerkskomplexität zwischen €3.380 und €8.320. Das umfasst die dynamische Berechnung, die Lagerauswahl und die konstruktive Durchbildung der Anschlüsse. Reine Vorbemessungen sind entsprechend günstiger.
Welche Baugrunduntersuchungen sind vor der Isolatorbemessung nötig?
Zwingend erforderlich ist die Bestimmung der Baugrundklasse nach DIN EN 1998-1/NA. Dafür brauchen wir mindestens die Scherwellengeschwindigkeit vs,30 der oberen 30 Meter. In Reutlingen mit seiner heterogenen Albrand-Geologie empfehlen wir eine Kombination aus MASW und Bohrlochgeophysik, um die Schichtgrenzen zwischen Kalkstein, Verwitterungslehm und Beckensedimenten scharf aufzulösen.
