Die DIN 4123 und der Eurocode 7 (EN 1997-1:2004) bilden das Fundament jeder fachgerechten Baugrubenüberwachung – in Reutlingen mit seiner bewegten Geologie am Albtrauf werden diese Regelwerke täglich auf die Probe gestellt. Hänge aus verwittertem Schwarzjura, wechselnde Schichten aus Tonstein und Kalkbänken sowie ein oft unterschätzter Grundwasserspiegel in den Tälern der Echaz fordern eine Überwachung, die über inklinometrische Standardmessungen hinausgeht. Unser Überwachungskonzept für das Stadtgebiet Reutlingen verbindet die Vorgaben der DIN EN 1997 mit dem praktischen Wissen aus Projekten in sensiblen Bereichen wie der Betzinger Gärtnervorstadt oder den Hanglagen unterhalb der Achalm. Bevor die erste Aushubstufe beginnt, installieren wir ein geotechnisches Messsystem, das Setzungen an der Nachbarbebauung, Verformungen des Verbaus und Porenwasserdrücke in Echtzeit erfasst – so vermeiden Sie Stillstände und Nachträge, die im Tiefbau schnell sechsstellig werden. Wo der Baugrund unerwartet reagiert, ergänzen wir bei Bedarf mit einem CPT-Versuch zur Kalibrierung des Bodenmodells direkt an der kritischen Verbauwand.
Eine Baugrube in Reutlingen verhält sich nie wie ein Lehrbuchmodell – die Tonstein-Kalk-Wechsellagerung des Schwarzjura erzeugt Spannungsumlagerungen, die nur ein kontinuierliches Monitoring rechtzeitig sichtbar macht.
Methodik und Umfang

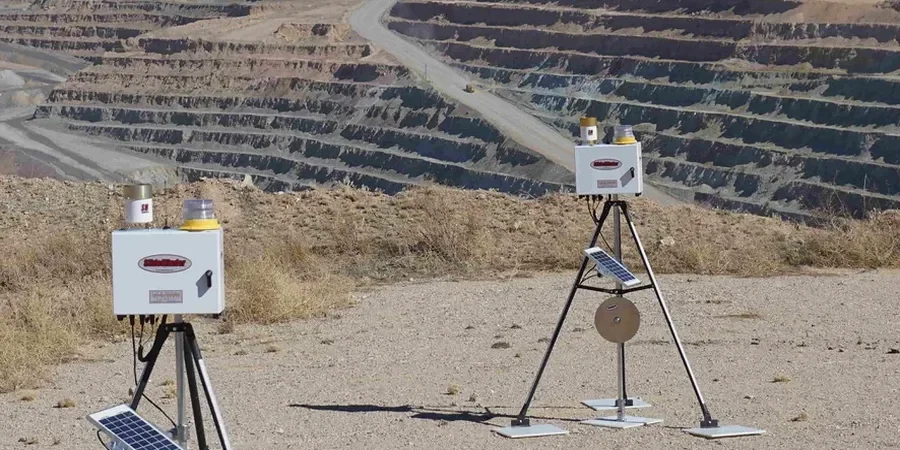

Zum Einsatz kommen in Reutlingen vollautomatische Tachymeter-Stationen mit 360°-Prismenreflektoren und faseroptische Dehnungssensoren, die Verformungen im Zehntelmillimeterbereich auflösen. Diese Messtechnik erlaubt es, selbst kleinste Bewegungen an Spundwänden oder Trägerbohlwänden zu detektieren, lange bevor Risse im angrenzenden Bestand auftreten. Die Daten laufen in einem zentralen Datenlogger zusammen und werden alle 15 Minuten mit dem Rechenmodell abgeglichen – ein automatisierter Alarm wird ausgelöst, sobald ein definierter Schwellenwert überschritten wird. Für die Setzungsüberwachung historischer Bausubstanz, wie sie in der Reutlinger Altstadt häufig vorkommt, setzen wir Schlauchwaagen-Präzisionsmessungen ein; in weniger sensiblen Bereichen arbeiten wir mit digitalen Nivelliergeräten an gesetzten Messbolzen. Die gesamte Messkette wird durch unser nach ISO 17025 akkreditiertes Labor validiert, das die Vergleichskalibrierung aller Sensoren vor und nach jedem Projekt sicherstellt. Wenn die geologischen Verhältnisse am Echazufer es erfordern, kombinieren wir das Monitoring mit einer Böschungsstabilitätsuntersuchung, um die Standsicherheit während des gesamten Bauablaufs garantieren zu können.
Lokaler geotechnischer Kontext
Der geologische Untergrund Reutlingens ist geprägt durch die Schichtstufen des Schwäbischen Jura: Unter geringmächtigen quartären Talfüllungen der Echaz stehen Tonsteine und Kalkbänke des Schwarzjura (Lias) an, die stark verwittert und zu Plättchen zerlegt sein können. Dieses Material neigt bei Wasserzutritt zu raschem Festigkeitsverlust und kann in Hanglage kriechende Bewegungen entwickeln. Eine unzureichend überwachte Baugrube im Ortskern gefährdet nicht nur die eigene Schalung, sondern führt schnell zu Schiefstellungen an angrenzenden Fachwerkbauten – ein Schadensfall, der über die Bauherrenhaftpflicht existenzbedrohend wirken kann. Hinzu kommt: In Reutlingen sind die Grundwasserstände saisonal stark schwankend, oft stehen sie nach der Schneeschmelze auf der Albhochfläche meterhoch in den Baugruben. Unser Konzept sieht deshalb redundante Porenwasserdruckgeber und eine tägliche Bewertung aller Messreihen durch einen erfahrenen Geotechniker vor, der die Daten nicht nur protokolliert, sondern interpretiert – das ist der entscheidende Unterschied zu reinen Messtechnik-Dienstleistern. Bei Aushubtiefen über 5 m ist das Monitoring gemäß DIN 4123 ohnehin zwingend vorgeschrieben; wir empfehlen es jedoch auch bei flacheren Gruben, sobald empfindliche Infrastruktur wie die Stadtmauer oder die Marienkirche im Einflussbereich liegt.
Maßgebliche Normen
DIN 4123:2012-10 – Ausschachtungen, Gründungen und Unterfangungen im Bereich bestehender Gebäude, DIN EN 1997-1:2009 (Eurocode 7) – Entwurf, Berechnung und Bemessung in der Geotechnik, DIN EN ISO 22475-1 – Geotechnische Erkundung und Untersuchung, DIN 1054:2010-12 – Baugrund – Sicherheitsnachweise im Erd- und Grundbau
Häufig gestellte Fragen
Ab welcher Aushubtiefe ist eine Baugrubenüberwachung in Reutlingen Pflicht?
Die DIN 4123 schreibt eine messtechnische Überwachung zwingend vor, sobald die Baugrube tiefer als die Fundamentsohle der Nachbarbebauung reicht oder Aushubtiefen von mehr als 5 m erreicht werden. In Reutlingen empfehlen wir aufgrund der oft geringtragfähigen Schwarzjura-Tonsteine ein Monitoring auch schon ab 3 m Tiefe, insbesondere wenn Fachwerkgebäude im Einflussbereich der Setzungsmulde stehen.
Wie werden die Messdaten ausgewertet, und wer bekommt sie?
Die Messwerte laufen alle 15 Minuten auf einem zentralen Server auf und werden automatisch mit den in der statischen Berechnung hinterlegten Schwellenwerten verglichen. Sie als Bauherr und der verantwortliche Tragwerksplaner erhalten täglich einen bebilderten Kurzbericht per E-Mail; bei Überschreitungen erfolgt eine sofortige Alarmierung per SMS. Entscheidend ist die wöchentliche Bewertung durch unseren Geotechniker, der die Trends interpretiert und nicht nur Rohdaten liefert.
Welche Kosten entstehen für ein Monitoring an einer typischen innerstädtischen Baugrube?
Für ein dreimonatiges Monitoring mit zwei automatischen Tachymeterstationen, zwölf Prismen und wöchentlicher Ingenieur-Auswertung müssen Sie je nach Komplexität mit einem Aufwand zwischen €760 und €2.250 rechnen. Der genaue Preis hängt von der Anzahl der Messpunkte, der Dauer des Aushubs und der erforderlichen Alarmierungsstufen ab.
Was passiert, wenn das Monitoring eine kritische Verformung anzeigt?
Unser Alarmplan sieht vier Eskalationsstufen vor: Bei Stufe 1 informieren wir den Bauleiter telefonisch, bei Stufe 2 wird der Aushub vorübergehend gestoppt und eine Sichtprüfung durchgeführt. Stufe 3 bedeutet Stilllegung und Einleitung von Sofortmaßnahmen wie temporäre Aussteifung; bei Stufe 4 koordinieren wir die Evakuierung des Gefahrenbereichs. Parallel läuft immer die Ursachenanalyse durch unseren Geotechniker, um die richtige Gegenmaßnahme zu identifizieren.
